产品介绍

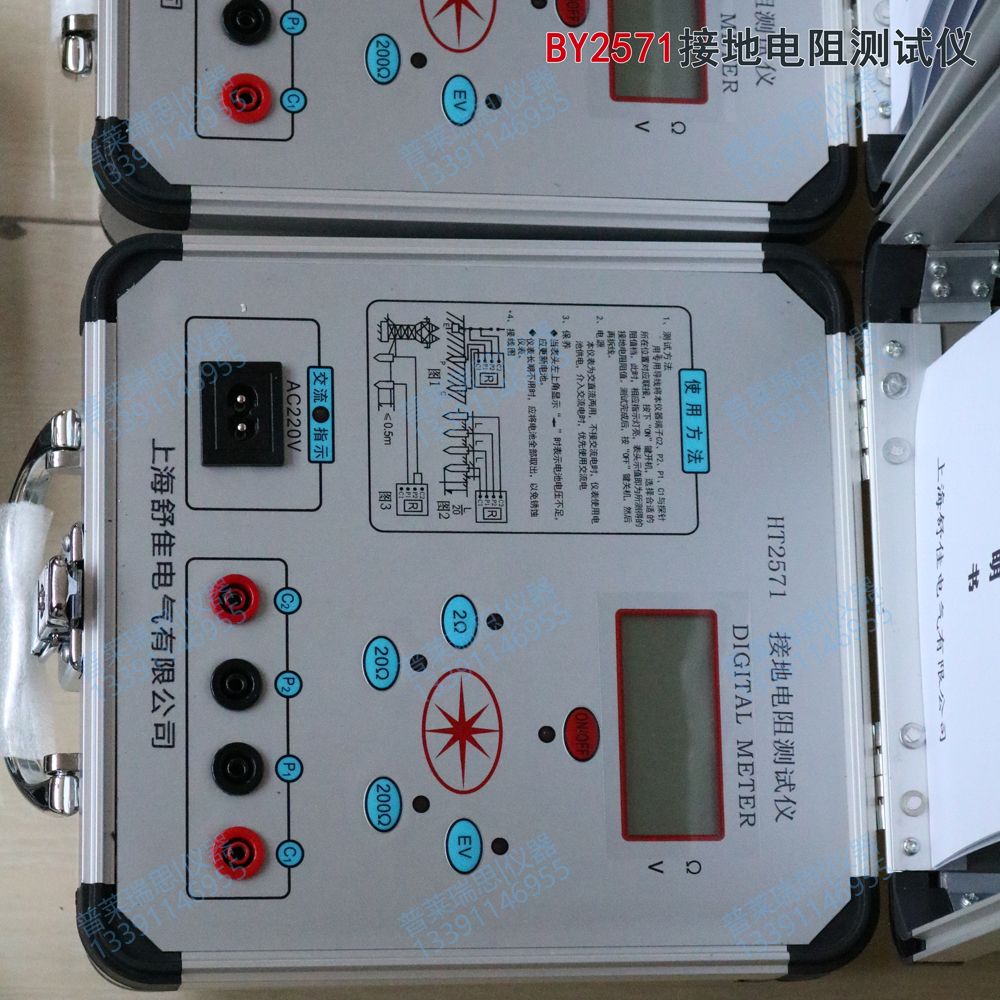

HT2571数显接地电阻测试仪说明书

一、产品简介
1、使用范围
　　本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。
2、工作原理
　　工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。借助倍率开关可得到三个不同的量限：0 ～ 2Ω、0～20Ω、0～200Ω。
3、性能特点
本仪表与传统手摇式地阻仪相比，具有以下特 点：
　a、应用了DC/AC变换技术，集三端钮，四端钮测量方式为一体，使用电源可以交、直流两用。
b、采用锁相环同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。
c、摒弃了传统的人工手摇发电方式，不须人力作功。
d、不需人工调节平衡，一目了然的面板触膜键操作，LCD数字显示使得测量十分方便和讯速，消除了指针式仪表的视觉误差。
e、允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。
f、除测试接地电阻外，还可测试低压电阻值，土壤电阻率以及交流地电压。
二、技术指标

测量范围	恒流值	测量精度及误差		分辨率	辅助接地电阻
0～1.999Ω	10mA(2Ω档)	0～0.2Ω﹤±(3%+1d)		0.001Ω	FC:(2Ω)
2～19.99Ω	10mA(20Ω档)	0.2～19.99Ω﹤±(1.8%+1d)		0.01Ω	20Ω档﹤12KΩ
20～199.9Ω	10mA(200Ω档)	0.2～199.9Ω﹤±(1.5%+1d)		0.1Ω	200Ω档﹤10KΩ
AC 0～199.9V	±(10%±1d)	1～20V≤±(3%+1d)		0.01V	误差﹤±5%
地电压	电源	湿度	≤85%RH	功耗	重量：约1.8Kg
﹤5V工频有效值﹤±5%	7.2～9VDC或AC220V	温度	0～40℃	最大 ﹤2W	体积(mm) 200×200×110

点击下面看说明书

HT2571数显接地电阻测试仪说明书
