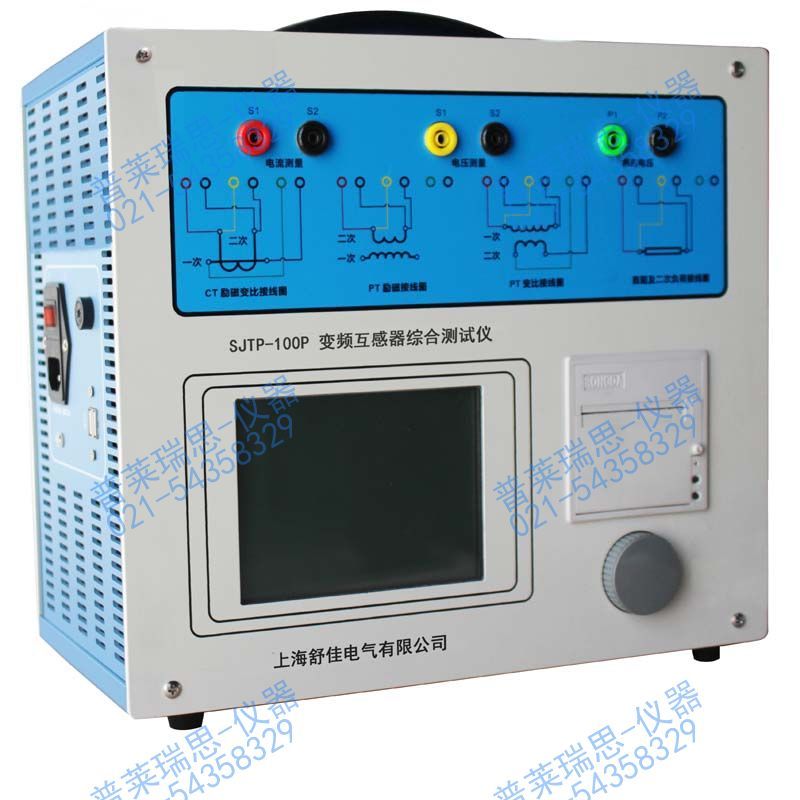

SJTP-100P变频互感器特性综合测试仪_3
产品简介
基于先进的变频原理,输出电压仅180V的交流电压和12A的交流电流,却能应对拐点高达30KV的CT测试。功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、
订购热线:021-54358329
产品介绍

技术特点

  1. 基于先进的变频原理,输出电压仅180V的交流电压和12A的交流电流,却能应对拐点高达30KV的CT测试。
  2. 功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试
  3. 自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
  4. 可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
  5. 界面友好美观,全中文图形界面5.7寸图形透反式LCD,阳光下可视
  6. 采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
  7. 装置可存储3000组测试数据,掉电不丢失。试验完毕后可调出数据进行分析,或通过U盘上传至PC机生成WORD报告。
  8. 面板自带打印机,可自动打印生成的试验报告。
  9. 测试方便,除了负荷测试外,其他各项测试都是基于同一接线。
  10. 易于携带,装置重量<9Kg。
  11.
★ 功能特点

◇ 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

◇ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CTPT参数。

◇ 测试满足GB1208IEC60044-1)、GB16847(IEC60044-6) GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

◇ 基于先进的低频法测试原理,能应对拐点高达30kVCT测试。

◇ 界面友好美观,全中文图形界面。

◇ 装置可存储2000组测试数据,掉电不丢失。U盘存储,PC机软件数据分析,并生成WORD报告。

◇ 一键CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

★ 技术指标

测试用途

保护类CT、计量类CT、保护类PT

输出

0180Vrms12Arms36A(峰值)

电压测量精度

±0.05%

CT变比测量

范围

110000

精度

±0.05%

PT变比测量

范围

110000

精度

±0.1%

相位测量

精度

±3min

分辨率

0.3min

二次绕组电阻测量

范围

0300Ω

精度

1%±1mΩ

交流负载测量

范围

0300VA

精度

1%±0.1VA

大电流输出

150A


注:便携式互感器测试仪可外接选配件升流器输出***150A电流进行升流试验,以满足客户需要通流试验的要求。
