SH2000A微机三相继电保护测试仪技术参数

/uploads/13jdbh/1302sjb/sh2000a-5.jpg

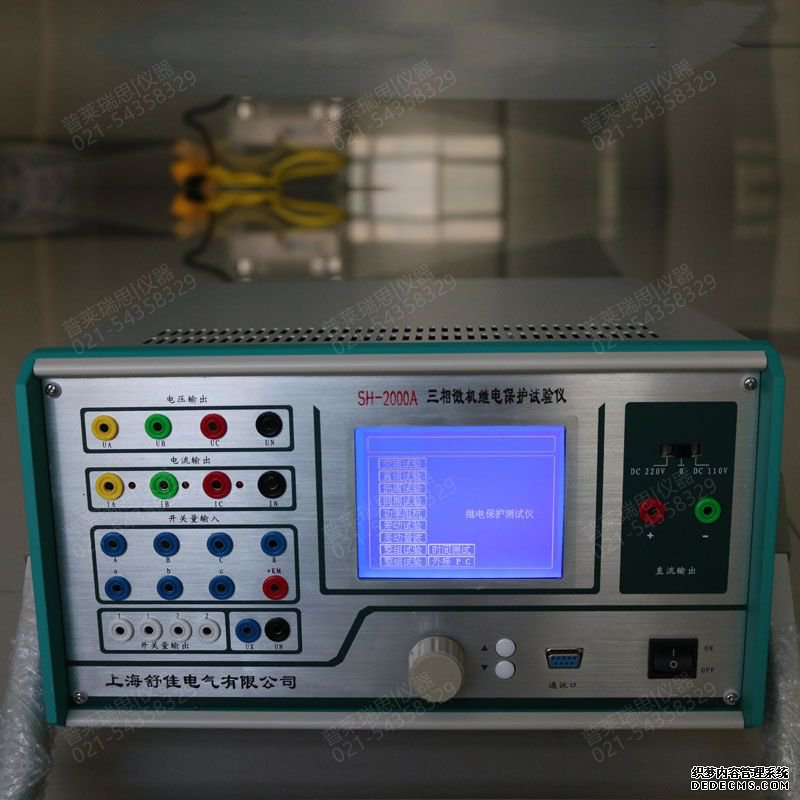

SH2000A微机三相继电保护测试仪




一 、主要特点

         电压电流输出灵活组合  输出达4相电压3相电流,可任意组合实现常规4相电压3相电流型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

操作方式 装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

        新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

       软件功能强大 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。可方便进行三相差动保护测试。

 具有独立专用直流电源输出 设有一路110V 及 220V专用直流电源输出。

     接口完整 装置带有USB通讯口,可与计算机及其它外部设备通信。

      完善的自我保护功能 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

二、 额定参数

交流电流输出

输出精度   0.2级

相电流输出(有效值)     0~40A

三并电流输出(有效值)   0~120A

相电流长时间允许工作值(有效值) 10A

相电流最大输出功率               420VA

三并电流最大输出时最大输出功率   900VA

三并电流最大输出时允许工作时间   10s

频率范围(基波)   20~1000Hz

谐波次数           1~20 次

直流电流输出

输出精度   0.2级

电流输出   0~±10A / 每相,0~±30A / 三并

最大输出负载电压   20V

交流电压输出

输出精度   0.2级

相电压输出(有效值)    0~120V

线电压输出(有效值)    0~240V

相电压/线电压输出功率    80VA / 100VA

频率范围(基波) 20~1000Hz

谐波次数         1~20次

直流电压输出

输出精度   0.2级

相电压输出幅值   0~±160V

线电压输出幅值   0~±320V

相电压/线电压输出功率   70VA / 140VA


开关量及时间测量


  工控三相 备注
开关量输入 8路

空接点:   1~20mA,24V

电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V

开关量输出 4对 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围0.1ms ~ 9999s 测量精度0.1mS

体积重量

  工控三相
外形尺寸 410×360×200mm³
单机重量 20kg
供电电源 AC 220V±10%,50/60Hz
环境温度 -10℃ ~ +50℃
